ＤＴＣ Ｎｏ．
|
不具合ソレノイド系統
|
|---|---|
|
Ｃ０２２６／２１
|
ＳＦＲＨ、ＳＦＲＲ
|
|
Ｃ０２３６／２２
|
ＳＦＬＨ、ＳＦＬＲ
|
|
Ｃ０２４６／２３
|
ＳＲＲＨ、ＳＲＲＲ
|
|
Ｃ０２５６／２４
|
ＳＲＬＨ、ＳＲＬＲ
|
|
ＤＴＣ Ｎｏ．
|
ＤＴＣ検出状況
|
不具合箇所
|
|---|---|---|
|
Ｃ０２２６／２１
Ｃ０２３６／２２
Ｃ０２４６／２３
Ｃ０２５６／２４
|
ＩＧ端子電圧が１０−１４Ｖでソレノイドの断線またはショート状態が０．０５秒以上継続したとき
|
|
|
手順1
|
ABS＆トラクシヨンアクチユエ-タASSY単体点検
|
|

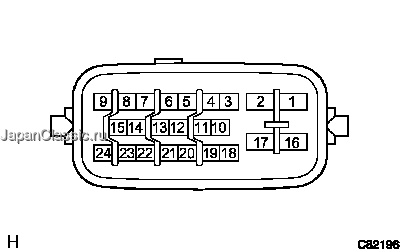

点検端子
|
抵抗値［Ω］
|
|---|---|
|
16（BS）⇔18（SFRH）、6（SFLH）、19（SRRH）、22（SRLH）
|
8.8±0.5
|
|
16（BS）⇔7（SFRR）、12（SFLR）、14（SRRR）、15（SRLR）
|
4.3±0.3
|
|
16（BS）⇔10（AST）
|
1以下
|
|
NG
 |
ABS＆トラクシヨンアクチユエ-タASSY交換
|
|
OK
 |
次の手順へ
|
|
手順2
|

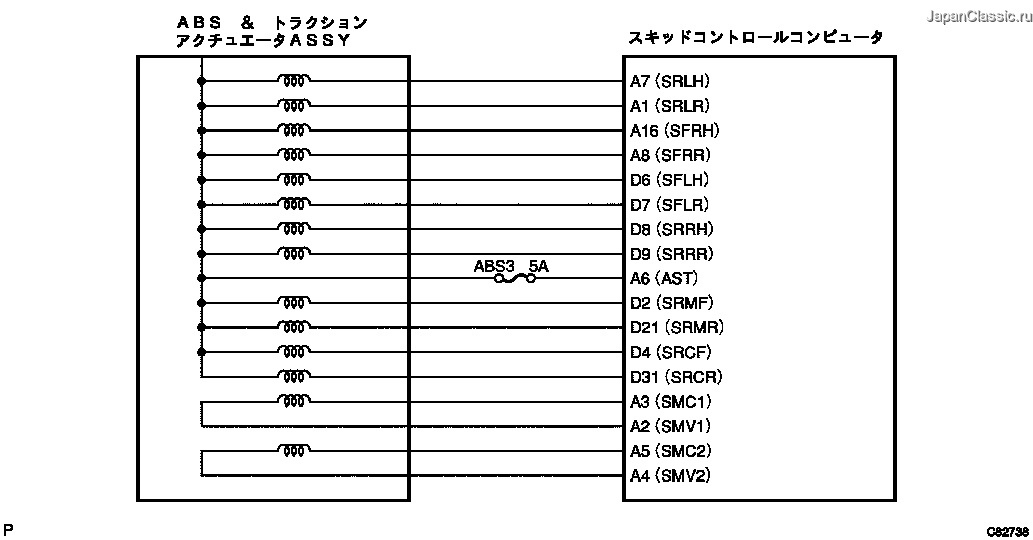

スキツドコントロ-ルコンピユ-タASSY点検（ＳＦＲＨ，ＳＦＲＲ，ＳＦＬＨ，ＳＦＬＲ，ＳＲＲＨ，ＳＲＲＲ，ＳＲＬＨ，ＳＲＬＲ，ＡＳＴ）
|
|
点検端子
|
測定条件
|
電圧値［V］
|
|---|---|---|
|

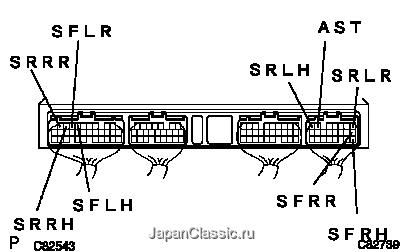

A16(SFRH),A8(SFRR),D6(SFLH),D7(SFLR),D8(SRRH),D9(SRRR),A7(SRLH),A1(SRLR),A6(AST)⇔ボデーアース
|
ＩＧスイッチＯＮ後、約１．５秒以上経過時
|
10−14
|
|
NG
|
ワイヤハーネスおよびコネクター修理または交換（スキッドコントロールコンピュータＡＳＳＹ−ＡＢＳ ＆ トラクションアクチュエータＡＳＳＹ）
|
|
OK
|
次の手順へ
|
|
手順3
|
ＤＴＣ再確認
|
参照）|
Ａ
|
異常コード
|
|---|---|
|
Ｂ
|
正常コード
|
|
B
|
異常なし
|
|
A
|
スキツドコントロ-ルコンピユ-タASSY点検および交換
|
