DTC　C1251/51　モーター系異常

準備品一覧

機能説明

ＤＴＣＮｏ．
ＤＴＣ検出状況
不具合箇所
Ｃ１２５１／５１
1.イニシャルチェック時ポンプモータが正常に回転していない
2.モータ断線状態が２秒以上継続
ＡＢＳ　＆　トラクションアクチュエータＡＳＳＹ

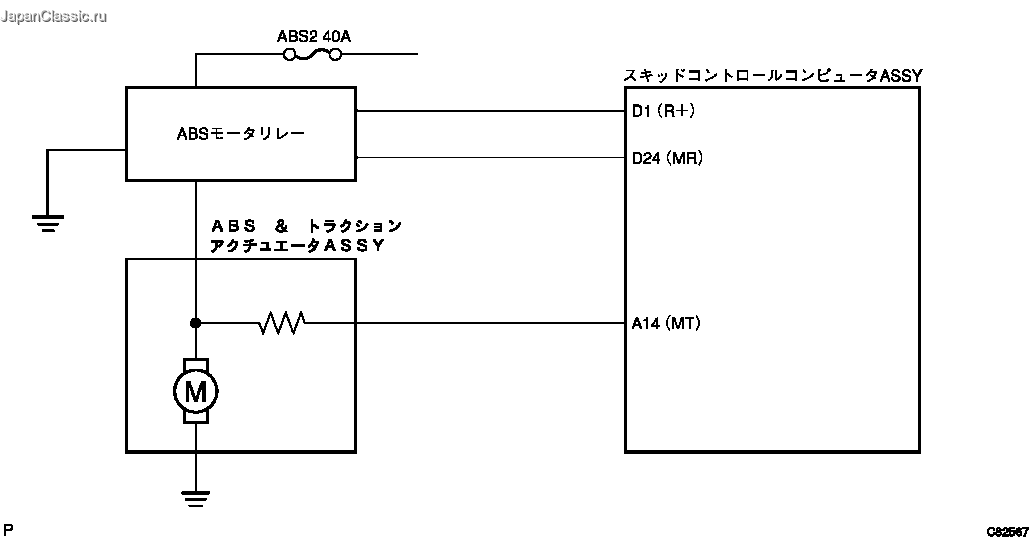

回路図

点検手順

手順1
ＤＴＣ確認
  1. ダイアグノーシスコードを確認する。（要領は05-586 参照）

    2. Ａ
    Ｃ０２７３／１３、Ｃ０２７４／１４が出力されていない
    Ｂ
    Ｃ０２７３／１３、Ｃ０２７４／１４が出力されている
      B
      該当ダイアグコードへ
      A
      次の手順へ

手順2
アクティブテスト

SST
09991-60101
09991-60300
  1. ＳＳＴ（Ｓ２０００）を使用して、画面に従い、ＡＢＳモータが正常に作動する（モータ作動音がする）ことを確認する。

      OK
      異常なし
      NG
      次の手順へ

手順3

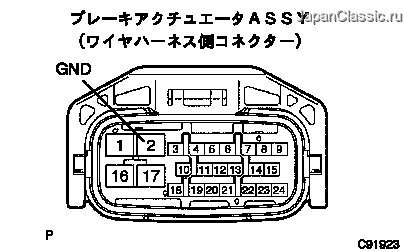

ワイヤハーネス点検（ブレーキアクチュエータＡＳＳＹ−ボデーアース）

SST
09082-00030
09083-00150
  1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ＡＢＳ＆トラクションアクチュエータの２（ＧＮＤ）端子とボデーアースとの導通を点検する。


    2. 基準
    導通あり
      NG
      ワイヤハーネスおよびコネクター修理または交換
      OK
      ABS＆トラクシヨンアクチユエ-タASSY交換
