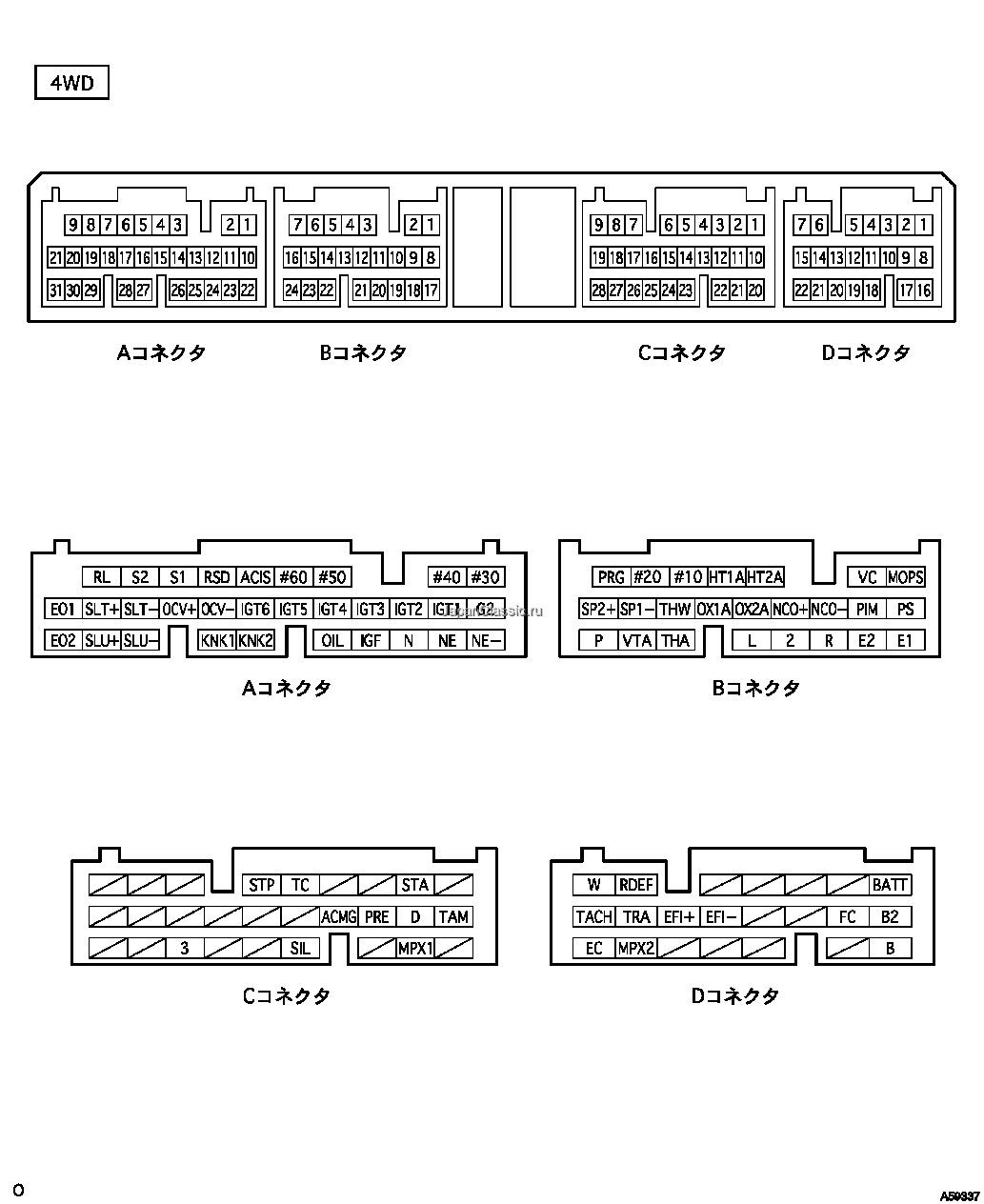

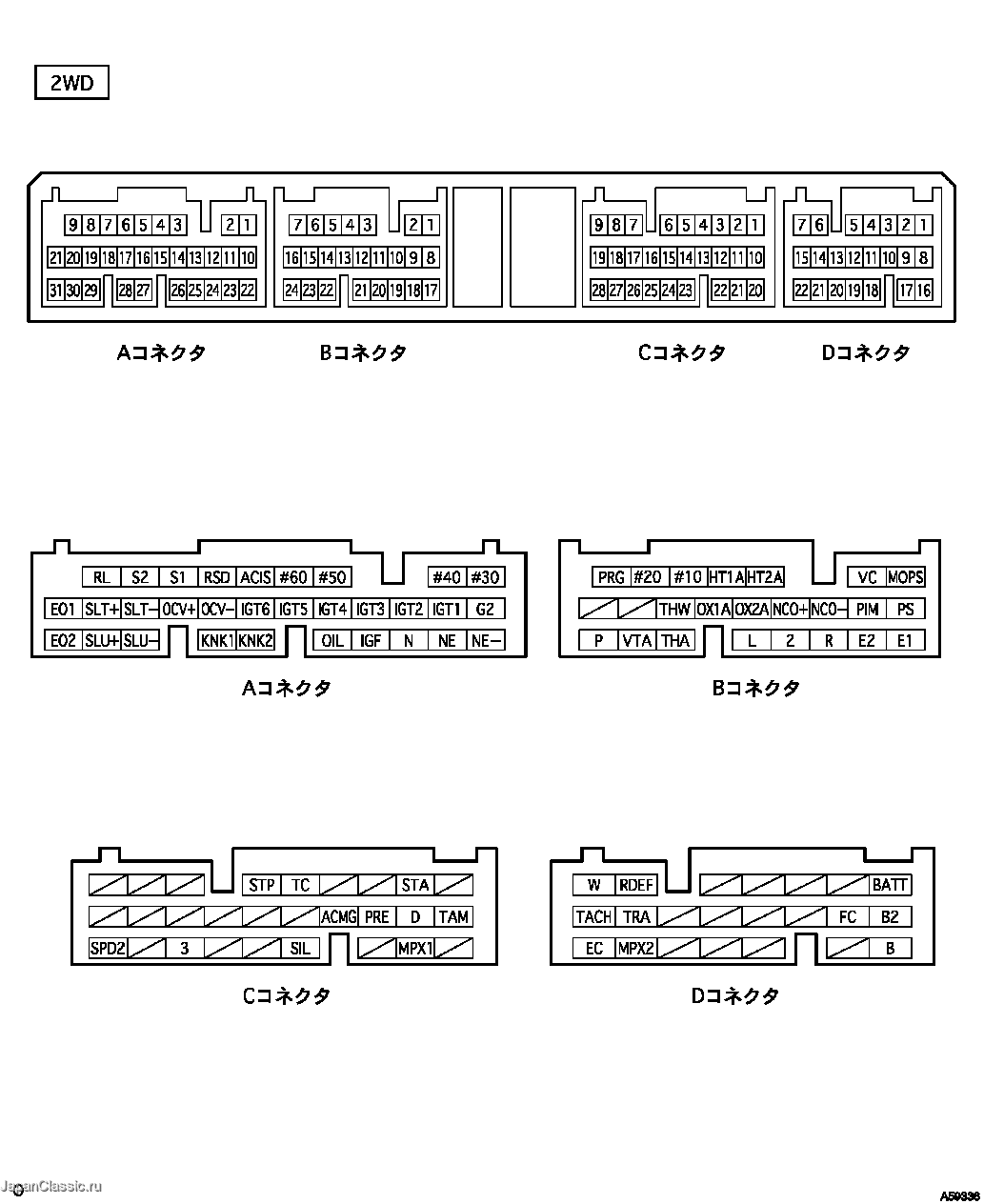

EFIシステム(ヴェロッサ(1G-FE)) ECU端子配列


    ECU端子電圧一覧表(EFI系統)

    端子
    入力
    出力
    測定条件
    基準値
    [V]
    PIM⇔E1
    入力
    67kPa{500mmHg}の負圧をかける
    2.3−2.9
    大気開放時
    3.3−3.9
    +B1⇔E1
    入力
    エンジン停止、IGスイツチON
    9−14
    +B2⇔E1
    入力
    エンジン停止、IGスイツチON
    9−14
    BATT⇔E1
    入力
    常時
    9−14
    VC⇔E1
    出力
    エンジン停止、IGスイツチON
    4.5−5.0
    IGT1⇔E1
    IGT2⇔E1
    IGT3⇔E1
    IGT4⇔E1
    IGT5⇔E1
    IGT6⇔E1
    入力
    暖機後、アイドル回転時
    パルス発生(波形1)
    IGF⇔E1
    入力
    暖機後、アイドル回転時
    パルス発生(波形1)
    #10⇔E1
    #20⇔E1
    #30⇔E1
    #40⇔E1
    #50⇔E1
    #60⇔E1
    出力
    暖機後、アイドル回転時
    パルス発生(波形2)
    NE+⇔NE−
    入力
    暖機後、アイドル回転時
    パルス発生(波形3)
    G2⇔NE−
    入力
    暖機後、アイドル回転時
    パルス発生(波形3)
    OX1A⇔E1
    入力
    暖機後、2500r/minで2分間保持
    パルス発生(波形4)
    OX2A⇔E1
    入力
    暖機後、2500r/minで2分間保持
    パルス発生(波形4)
    KNK1⇔E1
    入力
    暖機後、4000r/minで保持
    パルス発生(波形5)
    KNK2⇔E1
    入力
    暖機後、4000r/minで保持
    パルス発生(波形5)
    THW⇔E1
    入力
    冷却水温60−120°C(暖機時)
    0.2−1.0
    THA⇔E1
    入力
    吸気温0−80°C(暖機時)
    0.5−3.4
    W⇔E1
    出力
    水温センサコネクタを切り離す
    (ウォーニングランプ点灯時)
    0−3
    アイドル回転時(ランプ消灯時)
    9−14
    STA⇔E1
    入力
    クランキング時
    6以上
    VTA⇔E1
    入力
    エンジン停止、IGスイツチON
    (スロツトルバルブ全閉)
    0.3−0.8
    エンジン停止、IGスイツチON
    (スロツトルバルブ全開)
    3.2−4.9
    RSD⇔E1
    出力
    暖機後、アイドル回転時、A/C OFF
    パルス発生(波形6)
    STP⇔E1
    入力
    ストツプランプスイツチON
    7.5−14
    ストツプランプスイツチOFF
    0−1.5
    HT1A⇔E1
    HT2A⇔E1
    出力
    暖機後、アイドル回転時
    0−3
    エンジン回転数4000r/min以上で保持
    9−14
    PRE⇔E1
    入力
    A/C ON
    (マグネツトクラッチON)
    0−1.5
    A/C OFF
    (マグネツトクラッチOFF)
    7.5−14
    ACMG⇔E1
    出力
    A/C ON
    0−1.5
    上記状態からスロツトルバルブ全閉→全開
    9−14
    TAM⇔E1
    出力
    外気温25°C
    1.3-1.8
    外気温40°C
    0.8−1.3
    RL⇔E1
    入力
    アイドル回転時
    9−14
    エンジン停止、IGスイツチON
    0−3
    FC⇔E1
    出力
    エンジン停止、IGスイツチON
    9−14
    端子
    入力
    出力
    測定条件
    基準値
    [V]
    FC⇔E1
    暖機後、アイドル回転時
    0−3
    ACIS⇔E1
    出力
    アイドル回転→スロツトル開度40%以上かつエンジン回転数2400r/min以上4000r/min以下(可変吸気制御用VSV ON)
    0−3
    エンジン停止、IGスイツチON
    (可変吸気制御用VSV OFF)
    9−14
    PS⇔E1
    入力
    アイドル回転時、ステアリング急操作中またはロック状態まで据え切り
    0−3
    エンジン停止、IGスイツチON
    9−14
    OCV+⇔OCV−
    出力
    エンジン停止、IGスイツチON
    パルス発生(波形7)
    PRG⇔E1
    出力
    エンジン停止、IGスイツチON
    9−14
    暖機後、アクセルを軽く踏み込む
    パルス発生(波形8)
    MPX1⇔E1
    MPX2⇔E1
    出力
    暖機後、アイドル回転時
    パルス発生(波形9)
    TACH⇔E1
    出力
    暖機後、アイドル回転時
    パルス発生(波形10)
    SIL⇔E1
    出力
    診断ツールS2000接続時
    パルス発生(波形11)
    MOPS⇔E1
    (A7⇔B7)
    出力
    暖機後、アイドル回転時
    9−14
    TC⇔E1
    入力
    エンジン停止、IGスイツチON
    9−14
    DLC3のTC⇔CG端子間短絡
    0−3
    E1⇔ボデーアース
    E2⇔ボデーアース
    E01⇔ボデーアース
    E02⇔ボデーアース
    EC⇔ボデーアース
    アース
    導通点検
    常時導通
    □ 参 考 □
    掲載のオシロスコープ波形は参考例であり、ノイズ、チャタリング波形などは省略してあります。

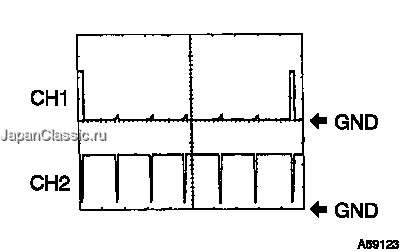

  1. 波形1
  2. 項目
    内容
    測定端子
       CH1:IGT1−6⇔E1
    CH2:IGF⇔E1
    計器セット
    5V/DIV、20ms/DIV
    測定条件
    暖機後、アイドル回転時
    □ 参 考 □
    エンジン回転数が高くなるにつれ、各波形周期は短くなる。

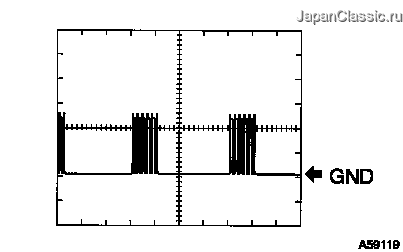

  3. 波形2
  4. 項目
    内容
    測定端子
    #10−60⇔E1
    計器セット
    20V/DIV、20ms/DIV
    測定条件
    暖機後、アイドル回転時
    □ 参 考 □
    エンジン回転数が高くなるにつれ、波形周期は短くなる。

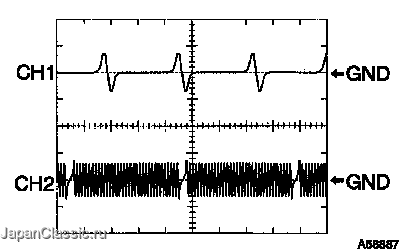

  5. 波形3
  6. 項目
    内容
    測定端子
      CH1:G2⇔E1
        CH2:NE+⇔NE−
    計器セット
    2V/DIV、20ms/DIV
    測定条件
    暖機後、アイドル回転時
    □ 参 考 □
    • エンジン回転数が高くなるにつれ、各波形振幅は大きくなる。
    • エンジン回転数が高くなるにつれ、各波形周期は短くなる。


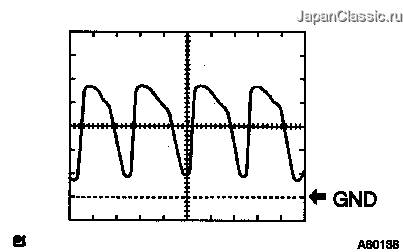

  7. 波形4
  8. 項目
    内容
    測定端子
    OX1A、OX2A⇔E1
    計器セット
    0.2V/DIV、0.5s/DIV
    測定条件
    暖機後、エンジン回転数2500r/minで2分間保持

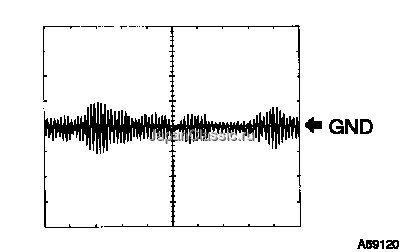

  9. 波形5
  10. 項目
    内容
    測定端子
    KNK1、KNK2⇔E1
    計器セット
    0.5V/DIV、1ms/DIV
    測定条件
    暖機後、エンジン回転数4000r/minで2分間保持
    □ 参 考 □
    • エンジン回転数が高くなるにつれ、波形振幅は大きくなる。
    • 波高値は車両毎に若干異なる。

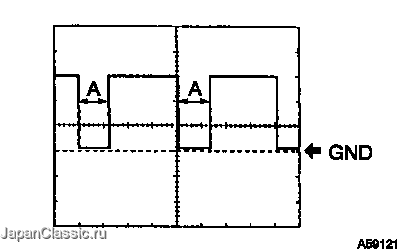

  11. 波形6
  12. 項目
    内容
    測定端子
    RSD⇔E1
    計器セット
    5V/DIV、2ms/DIV
    測定条件
    暖機後、アイドル回転時、A/C OFF
    □ 参 考 □
    A/C OFF→ONするとAが変化する。


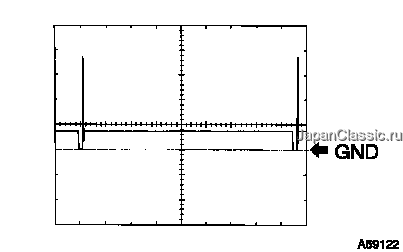

  13. 波形7
  14. 項目
    内容
    測定端子
    OCV+⇔OCV−
    計器セット
    5V/DIV、1ms/DIV
    測定条件
    暖機後、アイドル回転時
    □ 参 考 □
    エンジン回転数が高くなるにつれ、波形幅は短くなる。


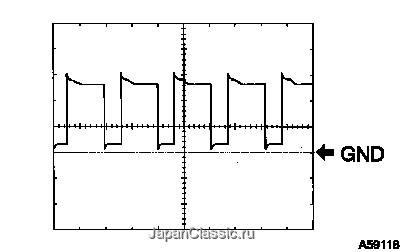

  15. 波形8
  16. 項目
    内容
    測定端子
    PRG⇔E1
    計器セット
    5V/DIV、50ms/DIV
    測定条件
    暖機後、アクセル軽く踏み込み時
    □ 参 考 □
    • 状況により、図の波形が発生しない場合がある。
    • 状況により、デューティ比が異なる場合がある。


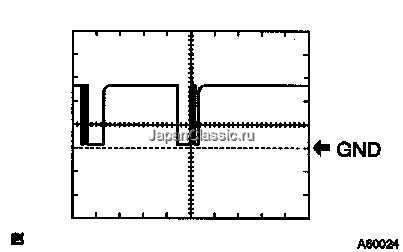

  17. 波形9
  18. 項目
    内容
    測定端子
    MPX1、MPX2⇔E1
    計器セット
    5V/DIV、10ms/DIV
    測定条件
    暖機後、アイドル回転時

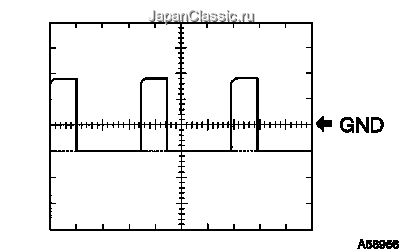

  19. 波形10
  20. 項目
    内容
    測定端子
    TACH⇔E1
    計器セット
    5V/DIV、10ms/DIV
    測定条件
    暖機後、アイドル回転時
    □ 参 考 □
    エンジン回転数が高くなるにつれ、波形周期は短くなる。


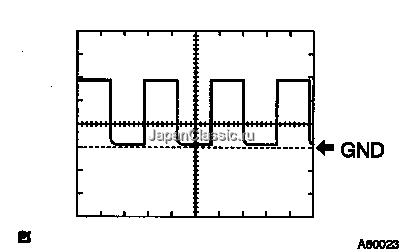

  21. 波形11
  22. 項目
    内容
    測定端子
    SIL⇔E1
    計器セット
    5V/DIV、1ms/DIV
    測定条件
    診断ツールS2000を接続し成立
