DTC　P0330/55　ノックセンサー系統２

　DTC　P0325/52　ノックセンサー系統１

準備品一覧

回路解説

ノツクセンサはシリンダブロックに取り付けられ、エンジンのノッキングを検出する。センサ内部にはノッキングによりシリンダブロックが震動し、変形することにより電圧を発生させるセンサを備えており、ノッキングが起きた時にはエンジンコントロールコンピユータが点火時期を遅らせ、ノッキングを抑える。

ＤＴＣ　ＮＯ．
ＤＴＣ検出条件
１．診断条件　２．異常状態　３．異常期間　４．その他　
トラブルエリア
Ｐ０３２５／５２
1.エンジン暖機後、エンジン回転数1600-5200r/minで走行時
2.ノツクコントロールセンサ回路の断線または短絡
3.10秒以上
4.１トリップ
  • ワイヤハーネスまたはコネクタ（ノツクコントロールセンサ系統）
  • ノツクコントロールセンサ（取り付け不良）
  • ノツクコントロールセンサ
  • エンジンコントロールコンピユータ
Ｐ０３３０／５５
1.エンジン暖機後、エンジン回転数1600-5200r/minで走行時
2.ノツクコントロールセンサ回路の断線または短絡
3.10秒以上
4.１トリップ
  • ワイヤハーネスまたはコネクタ（ノツクコントロールセンサ系統）
  • ノツクコントロールセンサ（取り付け不良）
  • ノツクコントロールセンサ
  • エンジンコントロールコンピユータ

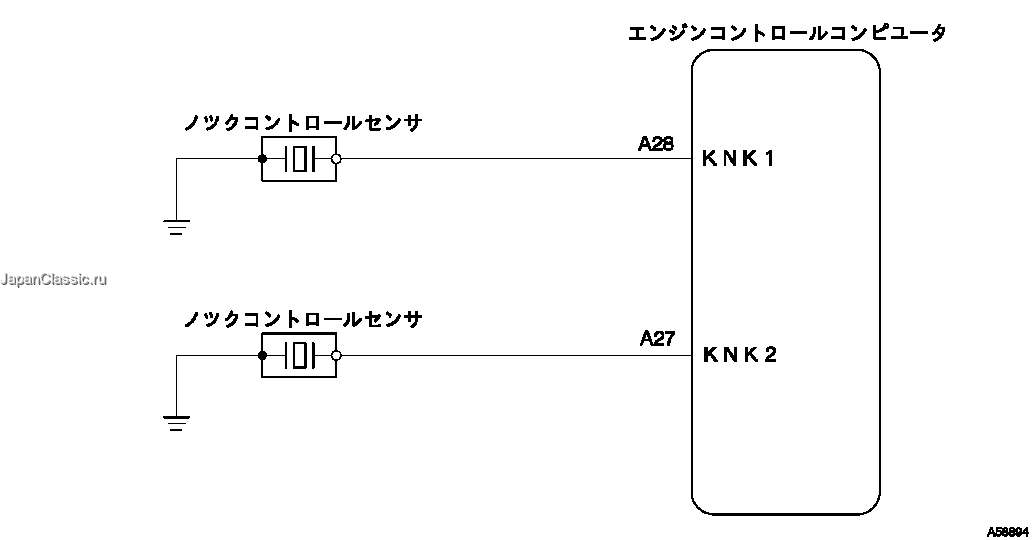

配線図

点検手順

□　参　考　□
Ｓ２０００を用いてフリーズフレームデータを読み取る。フリーズフレームデータには不具合発生時のエンジン稼動状態の一部を記録してあり、それらの情報がトラブルシュートする際に役立つ。

手順1
ノツクコントロ-ルセンサ点検

SST
09991-60101
09991-60300
  1. 出力波形点検

    2. □　参　考　□
    Ｓ２０００のオシロスコープ機能を使用すると、エンジンコントロールコンピユータ−ノックコントロールセンサ間の機能点検を実施できる。

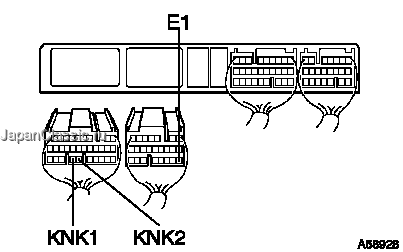

    1. エンジンコントロールコンピユータＡコネクタ２８（ＫＮＫ１）およびＡコネクタ２７（ＫＮＫ２）端子−Ｂコネクタ１７（Ｅ１）端子間にＳ２０００を接続する。（端子配列は05-16 参照）

    2. Ｓ２０００をオシロスコープ機能にセットする。

      3. 項目
      内容
      測定端子
      ＫＮＫ１、ＫＮＫ２⇔Ｅ１
      計器セット
      0.5Ｖ／ＤＩＶ、１ms／ＤＩＶ
      測定条件
      暖機後、エンジン回転数4000r/minで２分間保持
      □　参　考　□

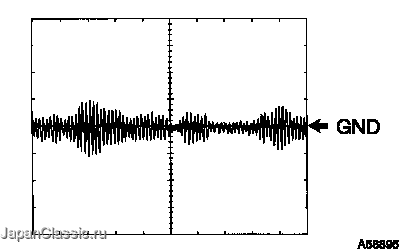

      • 掲載のオシロスコープ波形は参考例であり、ノイズ、チャタリング波形などは省略してある。
      • エンジン回転数が高くなるにつれ、波形周期は短くなる。

      OK
      エンジンコントロ-ルコンピユ-タ点検および交換
      NG
      次の手順へ

手順2
ワイヤハーネスまたはコネクタ点検（ＥＣＵ−ノツクコントロールセンサ）

SST
09082-00030
09083-00150

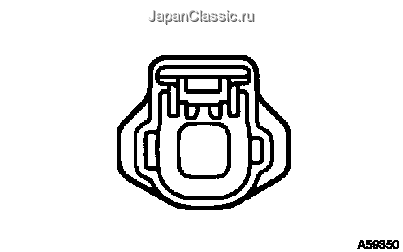

  1. ノツクコントロールセンサコネクタを切り離す。

  2. エンジンコントロールコンピユータＡおよびＢコネクタを切り離す。

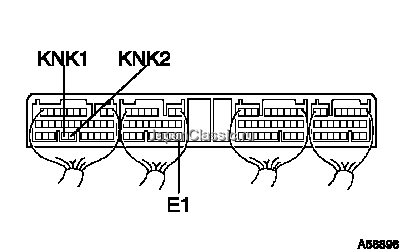

  3. ＳＳＴを使用して、エンジンコントロールコンピユータＡコネクタ２７（ＫＮＫ２）端子−ノツクコントロールセンサコネクタ端子間の導通点検をする。（端子配列は05-16 参照）


    4. 基　準
    導通あり
  4. ＳＳＴを使用して、エンジンコントロールコンピユータＡコネクタ２７（ＫＮＫ２）端子−Ｂコネクタ１７（Ｅ１）端子間の短絡点検をする。（端子配列は05-16 参照）


    5. 基　準
    導通なし
  5. ＳＳＴを使用して、エンジンコントロールコンピユータＡコネクタ２８（ＫＮＫ１）端子−ノツクコントロールセンサコネクタ端子間の導通点検をする。（端子配列は05-16 参照）


    6. 基　準
    導通あり
  6. ＳＳＴを使用して、エンジンコントロールコンピユータＡコネクタ２８（ＫＮＫ１）−Ｂコネクタ１７（Ｅ１）端子間の短絡点検をする。（端子配列は05-16 参照）


    7. 基　準
    導通なし
      NG
      ワイヤハーネスまたはコネクタ修理または交換
      OK
      次の手順へ

手順3
センサの取り付け状態点検（ノツクコントロールセンサ）
  1. ノツクコントロールセンサの取り付け状態を点検する。（要領は14-16 参照）

      NG
      センサを確実に取り付ける
      OK
      次の手順へ

手順4
新品と交換したとき、不具合が解消するか確認する（ノツクコントロールセンサ）

SST
09991-60101
09991-60300
  1. ノツクコントロールセンサを交換する。（要領は14-16 参照）

  2. 走行テストを実施する。

  3. ダイアグノーシスを読み取る。（要領は05-4 参照）

    4. 表示結果：

    Ａ
    Ｂ
    出力する（Ｐ０３２５／５２、Ｐ０３３０／５５）
    出力しない（Ｐ０３２５／５２、Ｐ０３３０／５５）
      B
      システム正常
      A
      エンジンコントロ-ルコンピユ-タ点検および交換
