DTC　P1520　ストップランプスイッチ断線・ショート

準備品一覧

回路解説

ブレーキペダルの操作状態をストツプランプスイツチが検出しエンジンコントロールコンピユータに出力する。ストツプランプスイツチは、ブレーキペダルブラケツトに取り付けられており、ワイヤハーネスを介してエンジンコントロールコンピユータに接続されている。

ＤＴＣ　Ｎｏ．
（ＳＮＯＷ）
ＤＴＣ検出条件
１．診断条件　２．異常状態　３．異常期間　４．その他
トラブルエリア
Ｐ１５２０
（５１）
1.イグニツシヨンスイツチＯＮ
2.ストツプランプスイツチからの信号が入力されない（断線またはショート）
3.０．５秒以上
4.１トリップ
  • ストツプランプスイツチＡＳＳＹ
  • ワイヤハーネスおよびコネクタ（ストツプランプ信号系統）
  • エンジンコントロールコンピュータ

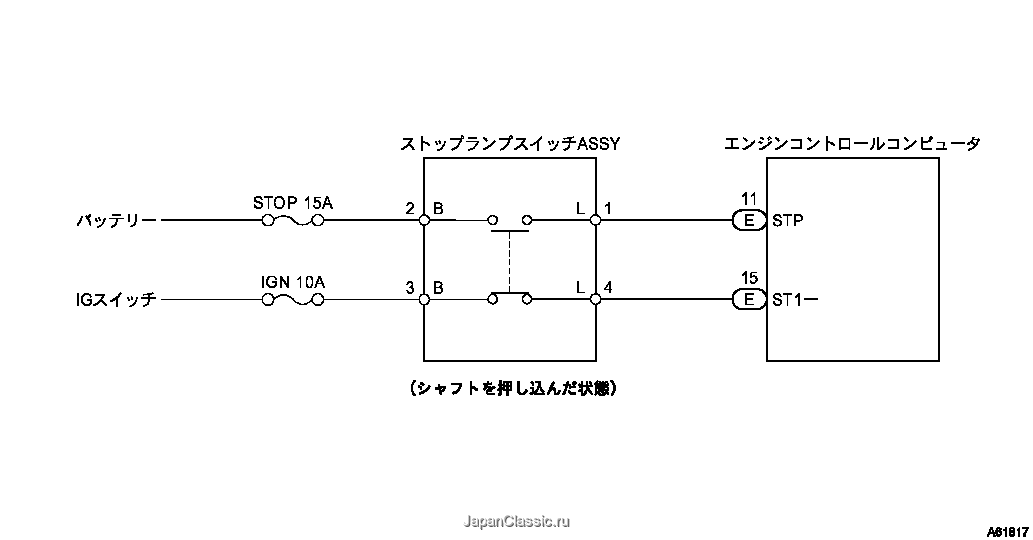

回路図

手順1
Ｓ２０００データ読み取り

SST
09991-60101
09991-60300
  1. Ｓ２０００を使用して、画面表示に従って操作を行い、「ＥＣＵデータモニター」画面を表示させて点検する。


    2. 基準
    ＥＣＵデータモニターの参考値が正常であることを確認する

    ［システム選択画面：ＴＣＣＳ→データモニター］

    点検条件
    参考値
    異常の点検項目
    ブレーキペダル
    離→踏
    ＯＦＦ→ＯＮ
    • ストップランプスイツチＡＳＳＹ
    • エンジンコントロールコンピユータ（ＳＴ１-端子信号）
      OK
      常時発生しない問題の点検
      NG
      次の手順へ

手順2
ワイヤハーネスまたはコネクタ点検（ストツプランプスイツチＡＳＳＹ−バツテリ）

SST
09082-00030
09083-00150
  1. ストツプランプスイツチＡＳＳＹのコネクタを切り離す。

  2. ＩＧスイッチをＯＮにする。

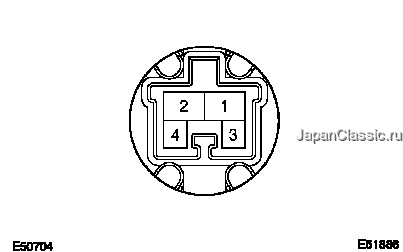

  3. ＳＳＴを使用して、ストツプランプスイツチＡＳＳＹのワイヤハーネス側コネクタ３（Ｂ）および２（Ｂ）⇔ボデーアース間の電圧を測定する。


    4. 基準値
    10ー14V
      NG
      ワイヤハーネスまたはコネクタ修理または交換
      OK
      次の手順へ

手順3
ストツプランプスイツチASSY単体点検

SST
09082-00030
09083-00150

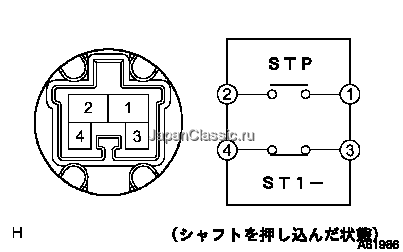

  1. 導通点検

    1. ＳＳＴを使用して、シャフトを押し込まないときの各端子間の導通を点検する。


      2. 基準
      端子番号
      基準
      １端子⇔２端子間
      導通あり
      ３端子⇔４端子間
      導通なし
    2. ＳＳＴを使用して、シャフトを押し込んだときの各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      １端子⇔２端子間
      導通なし
      ３端子⇔４端子間
      導通あり
      NG
      ストツプランプスイツチASSY交換
      OK
      次の手順へ

手順4
ワイヤハーネスまたはコネクタ点検（ストツプランプスイツチＡＳＳＹ−エンジンコントロールコンピユータ）

SST
09082-00030
09083-00150
  1. ＩＧスイツチをＯＮにする。

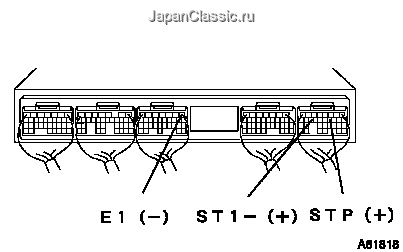

  2. ＳＳＴを使用して、エンジンコントロールコンピユータコネクタＥ１１（ＳＴＰ）端子およびＥ１５（ＳＴ１−）端子−Ｃ１（Ｅ１）端子間の電圧を測定する。（端子配列は05-102 参照）


    3. 基準値
    測定端子
    シャフトの状態
    基準値
    ST1ー⇔E1
    シャフトを押し込まない→シャフトを押し込む
    0−1.5Ｖ→10.5−14.0Ｖ
    STP⇔E1
    シャフトを押し込まない→シャフトを押し込む
    10.5−14.0Ｖ→0−1.5Ｖ
      NG
      ワイヤハーネスまたはコネクタ修理または交換
      OK
      エンジンコントロ-ルコンピユ-タ点検および交換
